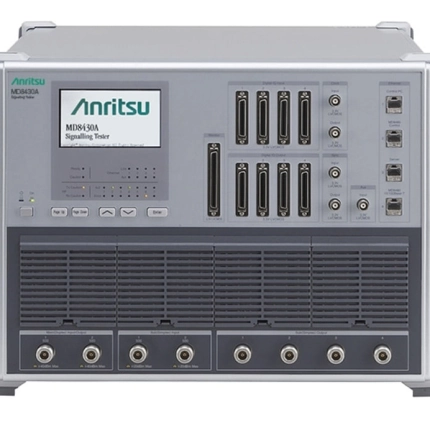

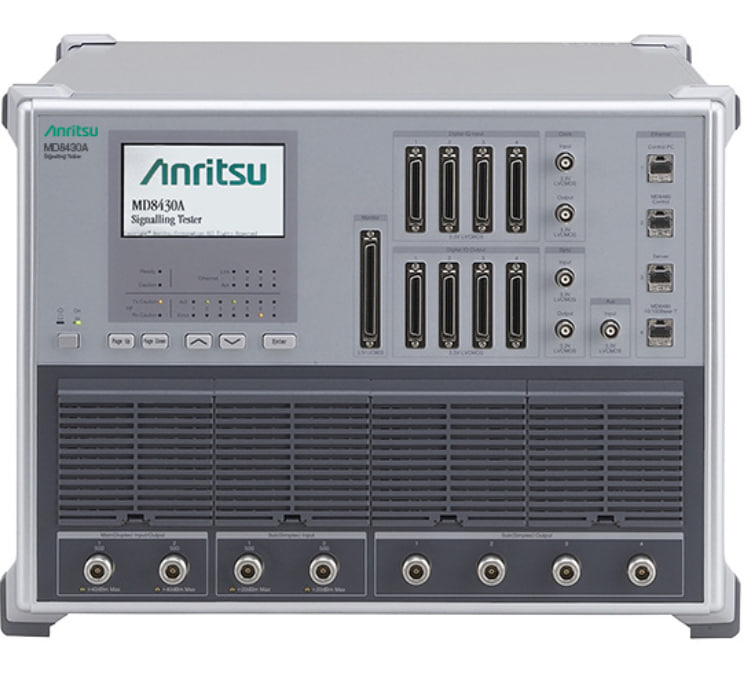

Bộ mô phỏng trạm gốc kiểm tra tín hiệu MD8430A
-
Thiết bị không dây đang phát triển nhanh chóng thành điện thoại thông minh đa phương tiện với kết nối dữ liệu nhanh do việc triển khai rộng rãi các tiêu chuẩn tốc độ cao, chẳng hạn như LTE/LTE-Advanced/LTE-Advanced Pro. Thiết bị kiểm tra tín hiệu MD8430A là một trình mô phỏng trạm gốc LTE-Advanced Pro quan trọng để phát triển chipset và thiết bị không dây tương thích với LTE-Advanced Pro. Ngoài việc xác minh các quy trình truyền thông thông thường, nó còn hỗ trợ các bài kiểm tra hoạt động lỗi, vốn khó thực hiện khi kết nối với các trạm gốc đang hoạt động. Nó cũng hỗ trợ các bài kiểm tra xác minh và R&D thiết bị đầu cuối LTE/LTE-Advanced/LTE-Advanced Pro trong nhiều điều kiện khác nhau. Hơn nữa, các bài kiểm tra LTE Cat-M/NB-IoT cũng được hỗ trợ. Dựa trên kinh nghiệm sâu rộng trong thị trường 3G, Anritsu đã phát triển MD8430A thành một giải pháp kiểm tra R&D giao thức LTE-Advanced Pro mạnh mẽ để giúp các nhà phát triển đưa các thiết bị không dây LTE-Advanced Pro ra thị trường nhanh nhất có thể. Lựa chọn các mẫu MD8430A được thiết kế cho quá trình phát triển chipset và UE ban đầu, thử nghiệm chức năng và thử nghiệm hiệu suất, từ thử nghiệm chấp nhận của nhà mạng đến thử nghiệm tuân thủ giao thức, cùng với các nâng cấp giữa các mẫu, cho phép các nhà phát triển tùy chỉnh khoản đầu tư phần cứng của họ theo nhu cầu hiện tại đồng thời đảm bảo các tùy chọn nâng cấp linh hoạt trong tương lai. Mô hình thử nghiệm cơ bản (BTM) Mô hình thử nghiệm M2M (MTM) Mô hình thử nghiệm nâng cao LTE (ETM)
-
Anritsu
- Thông tin sản phẩm
| Giao diện | RF, IQ kỹ thuật số, Phai băng tần cơ sở *1 |
| Dải tần số | Tối đa 20 MHz |
| Thể loại UE | Loại 1, 2, 3, 4, 5, 6, 7, 9 *2 , 10 *2 , 11 *2 , 12 *2 Loại DL M1, 0, 1bis, 4, 6, 7, 9 *2 , 10 *2 , 11 *2 , 12 *2 , 13 *2 , 15 *2 , 16 *2 , 18 *2 , 19 *2 , 20 *2 Loại UL M1, 0, 1bis, 3, 5, 7, 13, 15, 20 Loại NB NB1 |
| Tốc độ dữ liệu tối đa (DL) | 1 Gbps (Vật lý: 2 Gbps) |
| Tốc độ dữ liệu tối đa (UL) | 300 Mbps |
| MIMO | 2×2 MIMO, 4×2 MIMO, 4×4 MIMO *3 , 8×2 MIMO, 8×4 MIMO *4 |
| Số lượng trạm gốc tối đa | BTS hoạt động + liền kề: 8 *5 (BTS hoạt động tối đa: 6) |
| Bàn giao (bao gồm cả tại MIMO) | Có sẵn *6 |
| Tổng hợp sóng mang: Số lượng sóng mang thành phần (DL) *7 |
6 *8, *9, *10 |
| Tổng hợp sóng mang: Số lượng sóng mang thành phần (UL) *7 |
3 *11 |
*1: Cần có MD8430A-067 và hai bộ MD8430A để xử lý fading băng tần cơ sở. (ETM 2 bộ hoặc ETM & BTM)
*2: Cần có hai bộ MD8430A. (ETM 2 bộ hoặc ETM & BTM)
*3: Cần có MD8430A-075.
*4: Cần có MD8430A-076.
*5: Cần có hai bộ MD8430A. (ETM & ETM)
*6: Cần có hai bộ MD8430A để chuyển giao liên tần số của CA. (ETM 2 bộ hoặc ETM & BTM)
*7: Cần có MD8430A-085.
*8: Cần có MD8430A-088 cho DL 4CA, cần có MD8430A-089 cho DL 5CA và cần có MD8430A-044 cho DL 6CA.
*9: Cần hai bộ MD8430A cho MIMO 3CA và MIMO 4CA. (ETM 2 bộ hoặc ETM & BTM)
*10: Cần hai bộ MD8430A cho MIMO 5CA và 6CA. (chỉ cấu hình ETM 2 bộ)
*11: Cần MD8430A-045 cho UL 3CA.
| Tín hiệu truyền dẫn | Mức tối đa | Đầu nối chính: -40 dBm (Mức cài đặt tối đa tại Đầu nối chính: -20 dBm) Đầu nối phụ: 0 dBm |
| Độ chính xác của mức | ±1,5 dB (Dải tần số: ≥350 MHz đến ≤3800 MHz) ±2,0 dB (Dải tần số: >3800 MHz đến ≤6000 MHz) Đầu nối chính: -113 dBm ≤ Mức ≤ -40 dBm Đầu nối phụ: -113 dBm ≤ Mức ≤ 0 dBm * Sau khi hiệu chuẩn, 18° đến 28°C, để hiệu chuẩn CW |
|
| Tính thường xuyên | LTE: 350 MHz đến 3,0 GHz, 350 MHz đến 3,8 GHz (với MD8430A-002), 350 MHz đến 6,0 GHz (với MD8430A-006) W-CDMA: 400 MHz đến 3,0 GHz, 400 MHz đến 3,8 GHz (với MD8430A-002, MD8430 A-006) GSM: 400 MHz đến 2,0 GHz Độ phân giải cài đặt: 100 kHz |
|
| Phương pháp truy cập | LTE: OFDMA, W-CDMA: CDMA, GSM: TDMA | |
| Phương pháp điều chế | LTE: QPSK, 16QAM, 64QAM, 256QAM W-CDMA: QPSK, 16QAM, 64QAM GSM: GMSK, 8 PSK |
|
| Độ chính xác điều chế | Ở 18° đến 28°C, Đầu ra phụ: 0 dBm LTE: ≤2%, (OFDM, 64QAM, băng tần 20 MHz) W-CDMA: ≤3,5%, (truyền CPICH, ICH) GSM: ≤1,5 độ (GMSK), ≤3,5% (8PSK) |
|
| Tín hiệu nhận được | Mức đầu vào | Thiết lập phạm vi giải điều chế Dựa trên giá trị được thiết lập cho công suất tham chiếu QPSK: -28 đến +15 dB 16QAM: -21 đến +15 dB 64QAM: -15 đến +15 dB (Tín hiệu đầu vào: EVM ≤ 1%, BER ≤1× 10-12 , băng tần 20 MHz, SC-FDMA) • Đầu vào đầu nối chính: Phạm vi thiết lập công suất tham chiếu: -20 đến +20 dBm Tuy nhiên, trong phạm vi mức đầu vào từ -30 đến +35 dBm • Đầu vào đầu nối phụ: Phạm vi thiết lập công suất tham chiếu: -35 đến +5 dBm Tuy nhiên, trong phạm vi mức đầu vào từ -45 đến +20 dBm |
| Độ chính xác của mức | Đầu nối chính: ±3,0 dB Đầu nối phụ: ±3,0 dB * Ở nhiệt độ từ 18° đến 28°C, để hiệu chuẩn CW, trong phạm vi mức đầu vào chính từ -30 đến +35 dBm, phạm vi mức đầu vào phụ từ -45 đến +20 dBm và phạm vi công suất tham chiếu là ±15 dB |
|
| Tính thường xuyên | LTE: 350 MHz đến 3,0 GHz, 350 MHz đến 3,8 GHz (với MD8430A-002), 350 MHz đến 6,0 GHz (với MD8430A-006) W-CDMA: 400 MHz đến 3,0 GHz, 400 MHz đến 3,8 GHz (với MD8430A-002, MD8430A-006) GSM: 400 MHz đến 2,0 GHz Độ phân giải cài đặt: 100 kHz |
|
| Phương pháp truy cập | LTE: SC-FDMA, W-CDMA: CDMA, GSM: TDMA | |
| Phương pháp điều chế | LTE: QPSK, 16QAM, 64QAM, 256QAM W-CDMA: BPSK, 4 PAM GSM: GMSK, 8 PSK |
|
| Phạm vi có thể đạt được đồng bộ hóa | LTE: ±100 μs (PRACH), ±30 μs (PUSCH) W-CDMA: ±100 chip (PRACH), ±100 chip (DPCCH) GSM: 0 đến 63 ký hiệu (SACCH) |
